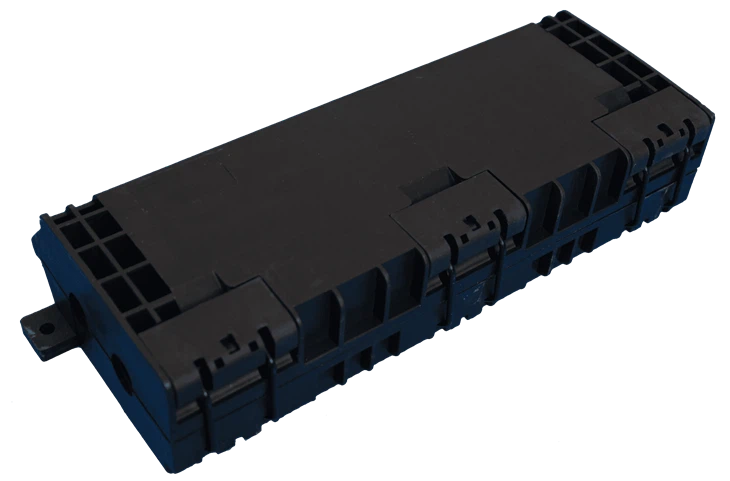

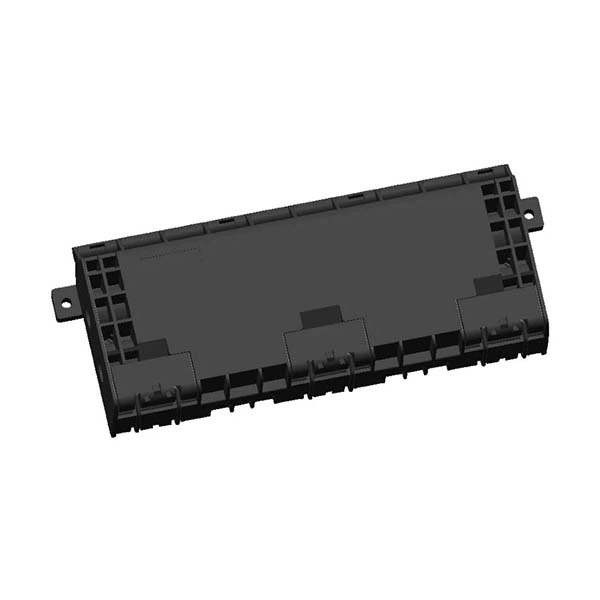

Optischer Inline-Verschluss

Modell: LPSC-F04

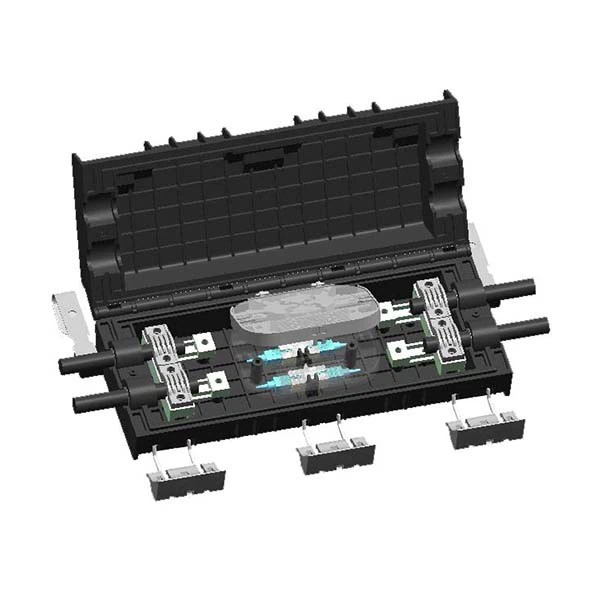

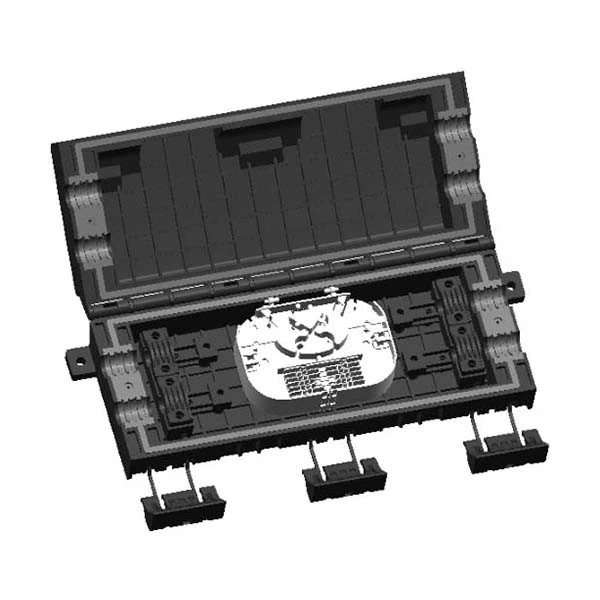

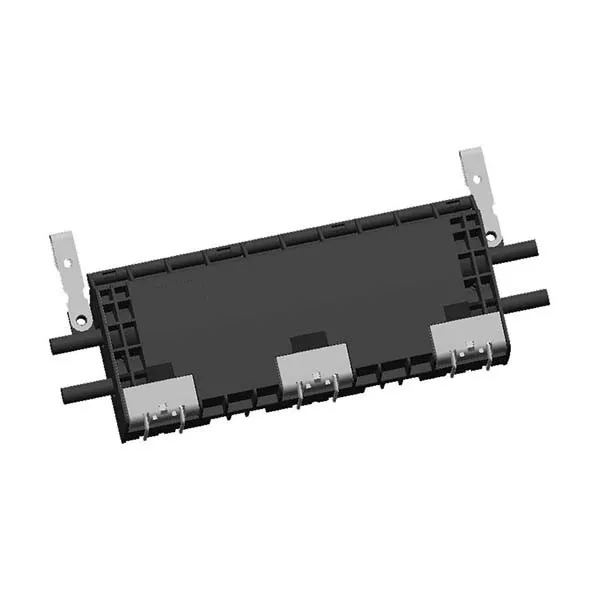

LPSC-F04 wurde speziell für den FTTx-Markt entwickelt. Es ist für oberirdische Umgebungen geeignet, bietet die Schutzart IP65 und kann an Wänden, Masten oder Luftstrukturen installiert werden. Diese Inline-Optikmuffe bietet Platz für bis zu 4 Stück Glasfaserkabel (2 Eingänge / 2 Ausgänge) und ist mit 4 Stück SC-Simplex-Adaptern ausgestattet. Es verfügt über einen Verschlussmechanismus mit Schnallenklemmung. LPSC-F04 bietet eine ideale Lösung für FTTx-Anwendungen durch die Verwendung hochwertiger, leichter Kunststoffmaterialien und einer gerippten Verschlusskonstruktion.

Anfrage senden

Jetzt chatten

Modell Nr.	Einstufung
LPSC-F04	Glasfaser-Spleißverschluss (Inline-Typ)

Unser Inline-Optikverschlussmodell LPSC-F04 wurde speziell für den FTTx-Markt entwickelt. Es ist für oberirdische Umgebungen geeignet, bietet die Schutzart IP65 und kann an Wänden, Masten oder Luftstrukturen installiert werden. Diese Inline-Optikmuffe bietet Platz für bis zu 4 Stück Glasfaserkabel (2 Eingänge / 2 Ausgänge) und ist mit 4 Stück SC-Simplex-Adaptern ausgestattet. Es verfügt über einen Verschlussmechanismus mit Schnallenklemmung.

LPSC-F04 bietet eine ideale Lösung für FTTx-Anwendungen durch die Verwendung hochwertiger, leichter Kunststoffmaterialien und einer gerippten Verschlusskonstruktion. Dieses Design gewährleistet Festigkeit, chemische Beständigkeit und Schutz vor UV-Schäden. Die Muffe ist für eine zuverlässige Leistung in Glasfasernetzen ausgelegt und hat eine Lebensdauer von bis zu 25 Jahren.

Eine Inline-Optikmuffe, auch Inline-Spleißmuffe oder Inline-Fasermuffe genannt, ist ein Gerät, das in Glasfasernetzen zum Schutz und zur Verwaltung von Glasfaserspleißen und -verbindungen verwendet wird. Es dient als Schutzgehäuse für gespleißte Glasfaserverbindungen und gewährleistet die Integrität und Zuverlässigkeit der optischen Signalübertragung.

Die Hauptfunktionen einer Inline-Optikmuffe sind Schutz und Verwaltung. Da die Eigenschaften von Glasfasern winzig und schwach sind, besteht der Hauptzweck einer Inline-Optikmuffe darin, Glasfaserspleiße zu schützen. Es bietet eine sichere und geschlossene Umgebung für die gespleißten Fasern und schützt sie vor Umwelteinflüssen wie Feuchtigkeit, Staub und physischen Schäden.

Zu den Funktionen gehört unter anderem die Verwaltung von Glasfaserkabeln. Der Inline-Verschluss erleichtert auch die ordnungsgemäße Kabelführung und bietet Platz und Routing-Optionen für ein- und ausgehende Glasfaserkabel, sodass eine organisierte und ordentliche Kabelanordnung möglich ist. Dies trägt dazu bei, die Gesamtintegrität des Systems aufrechtzuerhalten und die Wartung zu vereinfachen.

Produktspezifikation

Außenmaße (HxT, mm)	280×120×62
Dichtungstyp	Gleitringdichtung
Anzahl der Ein-/Ausgänge	4 (2in / 2out)
Durchmesser des optischen Schleifenkabels (mm)	Φ15 (max.)
Spleißkapazität pro Spleißkassette	24
Max. Anzahl der Tabletts	1
Max. Spleißkapazität (einzelne Faser)	24
Kapazität des PPTIC-Adapters	4 Stück SC-Simplex-Adapter
Material	MPP
IP-Rang	Schutzart IP55

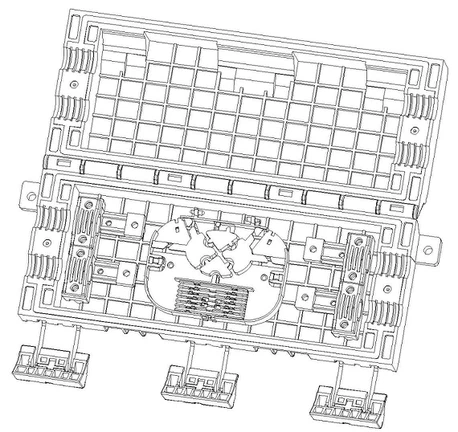

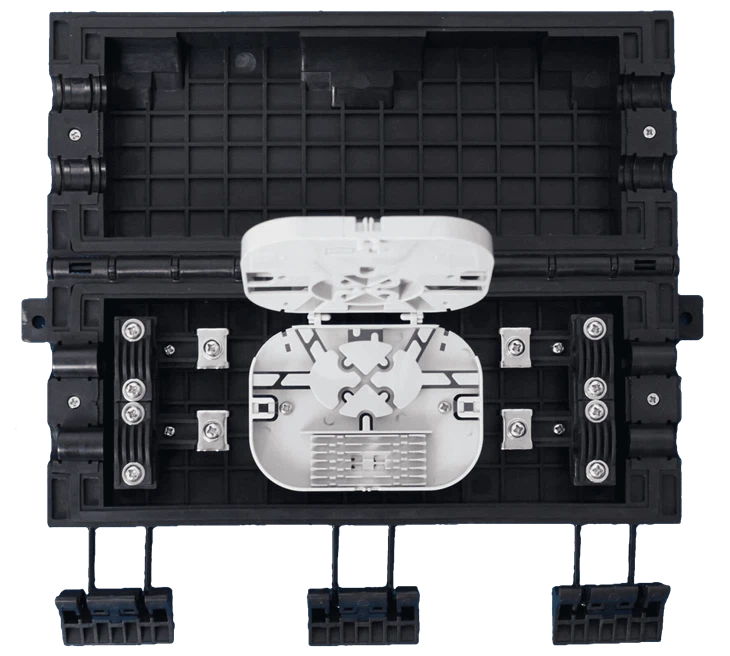

Produkt Konfiguration

ftth closure

NEIN	Name	NEIN	Name
1	Abdeckbox	7	Dichtungsbeschlag
2	Transparente Abdeckung der Spleißkassette	8	Spleißfach
3	Kabelklemme	9	Spleißkassettenhalter
4	Kabeltülle	10	CSM-Befestigungselement
5	Schlitz der Spleißschutzhülse	11	Basis
6	Schnallenblock
