Optischer Anschlussverschluss

Die Geschichte des optischen Verschlusses als Gerät für den Aufbau von Glasfasernetzen reicht Jahrzehnte zurück und die Anforderungen an das Design des optischen Verschlusses ändern sich je nach den Anforderungen verschiedener Netzwerkstrukturen. Hauptgründe sind Kosten- und Zeiteinsparungen bei der Installation und verringern das Risiko einer Faserbeschädigung während der Betriebszeit.

Eine der technischen Errungenschaften der neuen Generation von Optikverschlüssen ist der sogenannte optische Anschlussverschluss, bei dem der wasserdichte optische Adapter in den Standard-Optikverschluss integriert wird und auch ein optischer PLC-Splitter im Inneren des Optikverschlusses installiert werden kann Sie bewirken, dass der optische Verschluss die Installations- und Wartungsphase voneinander trennt, und verbessern die Leistung, indem sie den Wartungsprozess beschleunigen und das Risiko einer Faserbeschädigung während des Wartungsprozesses verringern.

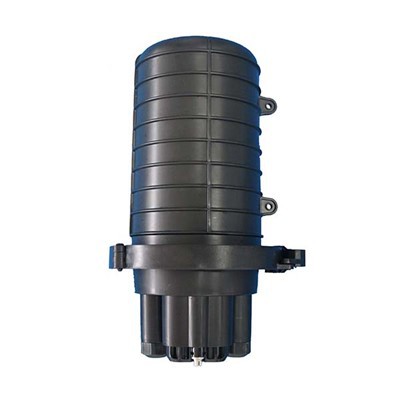

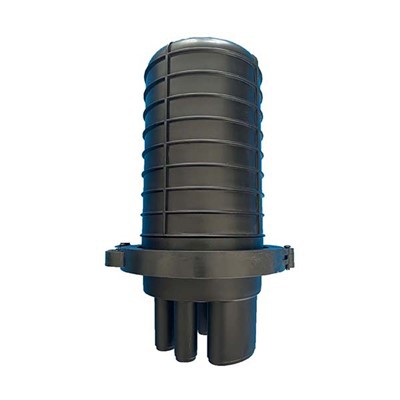

Das optische Verschlussmodell LPTC-05 ist eine der Lösungen für den optischen Anschlussverschluss, der über 4 Glasfaserkabelanschlüsse für den Glasfaserkabeleingang und 16 wasserdichte SC-Simplex-Adapter für den Abzweigkabelausgang verfügt. Das Innere dieser optischen Muffe bietet Platz für bis zu 36 Glasfaserspleißstücke und unterstützt die Installation optischer PLC-Splitter. Die interne Struktur dieser optischen Muffe ist gut für die Verwaltung und den Schutz von Glasfasern im Biegeradius ausgelegt.

Dieser Verschluss wird aus hochwertigem Kunststoffmaterial hergestellt und ist vor Umwelteinflüssen wie UV-Beständigkeit, Stößen und Temperatur geschützt. Darüber hinaus verfügt dieser optische Verschluss über die Schutzart IP 65 und ist für oberirdische und luftgestützte Anwendungen geeignet.

A. Ergänzende Materialien (vom Betreiber bereitzustellen)

B. Spezialwerkzeuge (vom Betreiber bereitzustellen)

C. Universalwerkzeuge (vom Betreiber bereitzustellen)

D. Spleiß- und Prüfgeräte (vom Betreiber bereitzustellen)

Notiz:

Die oben genannten Werkzeuge und Prüfgeräte sollten vom Betreiber selbst zur Verfügung gestellt werden.

1. Bereiten Sie zwei abgeschnittene Kabel vor und verbinden Sie sie. Lösen Sie die Schnalle und öffnen Sie den Verschluss.

2. Installieren Sie das Kabel, befestigen Sie das CSM und installieren Sie die Kabelbefestigung. Wickeln Sie die verbleibende Faser auf der Unterseite auf, setzen Sie die Schutzhülle auf und befestigen Sie sie mit dem Nylonband.

Hinweis: Wenn der Kabeldurchmesser kleiner als 13 mm oder 8 mm ist, verwenden Sie Dichtungsband, um den Durchmesser zu vergrößern.

3. Installieren Sie das zweite abgeschnittene Kabel an der Muffe, befestigen Sie das CSM und installieren Sie die Kabelbefestigung. Wickeln Sie die verbleibende Faser des zweiten Kabels auf der Unterseite auf, setzen Sie die Schutzhülle auf und befestigen Sie sie mit dem Nylonbinder.

4. Wickeln Sie die verbleibende Faser in der richtigen Reihenfolge in das Fach und schließen Sie sie an.

5. Installieren Sie den 1*16-Splitter und den Einlass im zweiten Fach und spleißen Sie ihn mit der Faser. Mit dem Stecker auf der Auslassseite verbinden.

6. Wickeln Sie die Faser von der Auslassseite des Splitters auf die Ablage. Aderendhülse aufsetzen und mit dem Verbinder verbinden.

7. Setzen Sie den Tablettdeckel auf und schließen Sie den Verschluss.

8. Verbinden Sie den Pigtail mit dem Stecker.

9. Setzen Sie die Schnalle auf und ziehen Sie die Schrauben fest, um die Installation abzuschließen.
