Optischer Inline-Verschluss

Modell: LTSC-143
Ein Optical Distribution Point (ODP) ist eine Schlüsselkomponente in Glasfasernetzen. Es dient als zentraler Ort, an dem Glasfasern terminiert, gespleißt und an einzelne Teilnehmer oder Netzwerkkomponenten verteilt werden. Das ODP wird typischerweise in Außenumgebungen installiert, beispielsweise in Straßenschränken oder Gebäudekellern, um den Einsatz von Glasfasernetzwerken zu erleichtern.

Anfrage senden

Jetzt chatten

Modell: LTSC-143

Ein Optical Distribution Point (ODP) ist eine Schlüsselkomponente in Glasfasernetzen. Es dient als zentraler Ort, an dem Glasfasern terminiert, gespleißt und an einzelne Teilnehmer oder Netzwerkkomponenten verteilt werden. Das ODP wird typischerweise in Außenumgebungen installiert, beispielsweise in Straßenschränken oder Gebäudekellern, um den Einsatz von Glasfasernetzwerken zu erleichtern.

Der Hauptzweck eines ODP besteht darin, einen Demarkationspunkt zwischen dem Netzwerk des Dienstanbieters und den Räumlichkeiten des Teilnehmers bereitzustellen. Es ermöglicht die Verteilung von Hochgeschwindigkeits-Daten-, Sprach- und Videodiensten über eine einzige Glasfaser an mehrere Benutzer oder Gebäude.

Das ODP besteht aus mehreren Schlüsselelementen, wie zum Beispiel: Abschluss des Glasfaserkabels, Patchen oder Spleißen von Glasfaserkabeln, Installation und Anschluss optischer PLC-Splitter, Glasfaserverteilerrahmen und Schutz als optischer Verschluss.

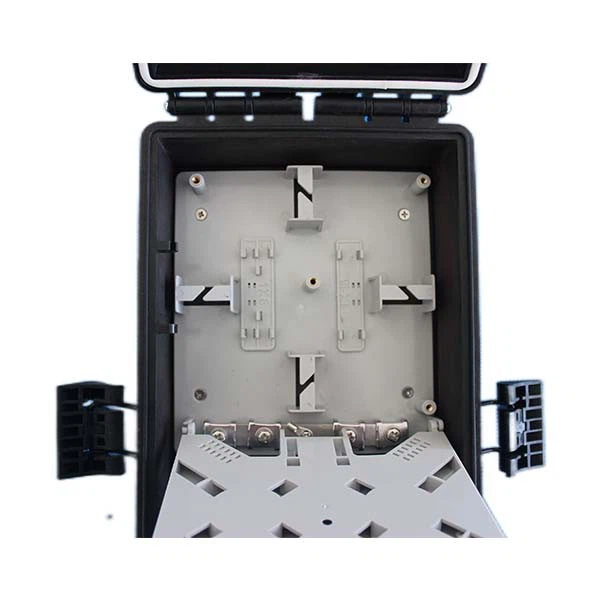

Unser Inline-Optik-Verschlussmodell LTSC-143 ist ein typisches Design für den Zweck von ODP, das die oben genannten Funktionen umfasst und für Außenumgebungen geeignet ist. Dieser Inline-Optik-Verschluss verfügt über 4 Kabelanschlüsse für den Glasfaserkabeleingang und im Inneren Inline-Muffe verfügt über unterschiedliche Konfigurationen für unterschiedliche Anordnungen des optischen Kabelmanagements, des Spleißens und der Verbindung mit der SPS-Installation, max. Dieser Inline-Verschluss unterstützt 16 Drop-Kabelausgänge und ist eine ideale Lösung für FTTx-Anwendungen.

Dieser Inline-Verschluss besteht aus technischem Kunststoff von ausgezeichneter Qualität, der den Angriffen von Umwelteinflüssen wie Temperaturschwankungen, Feuchtigkeit, UV-Strahlung und Stößen standhält. Dieser Inline-Verschluss ist für eine Lebensdauer von 25 Jahren ausgelegt und bietet in diesem Zeitraum eine gute Servicequalität Service.

Produktspezifikation

Außenmaße (LxBxH, mm)	280×182×102
Dichtungstyp	Mechanisch
Anzahl der Ein-/Ausgänge	4 optische Eingangsanschlüsse / 16 Drop-Kabelanschlüsse
Durchmesser des optischen Schleifenkabels (mm)	φ12 max.
Durchmesser des optischen Drop-Kabels (mm)	φ3.0/3.2
Spleißkapazität pro Spleißkassette	16
Max. Anzahl der Tabletts	1
Max. Spleißkapazität (einzelne Faser)	16
Material	MPP
IP-Rang	Schutzart IP66
Adapter wird geladen	SC-Simplex-Adapter x 8 Stück

Produkt Konfiguration

NEIN	Name	NEIN	Name
1	Spleißschutz	5	Pufferrohr
2	Kabelbinder	6	Isolierband
3	Kunststoff-Spreizdübel	7	Mastix-Gel
4	Blechschraube aus Metall	8	Metallschlaufe
